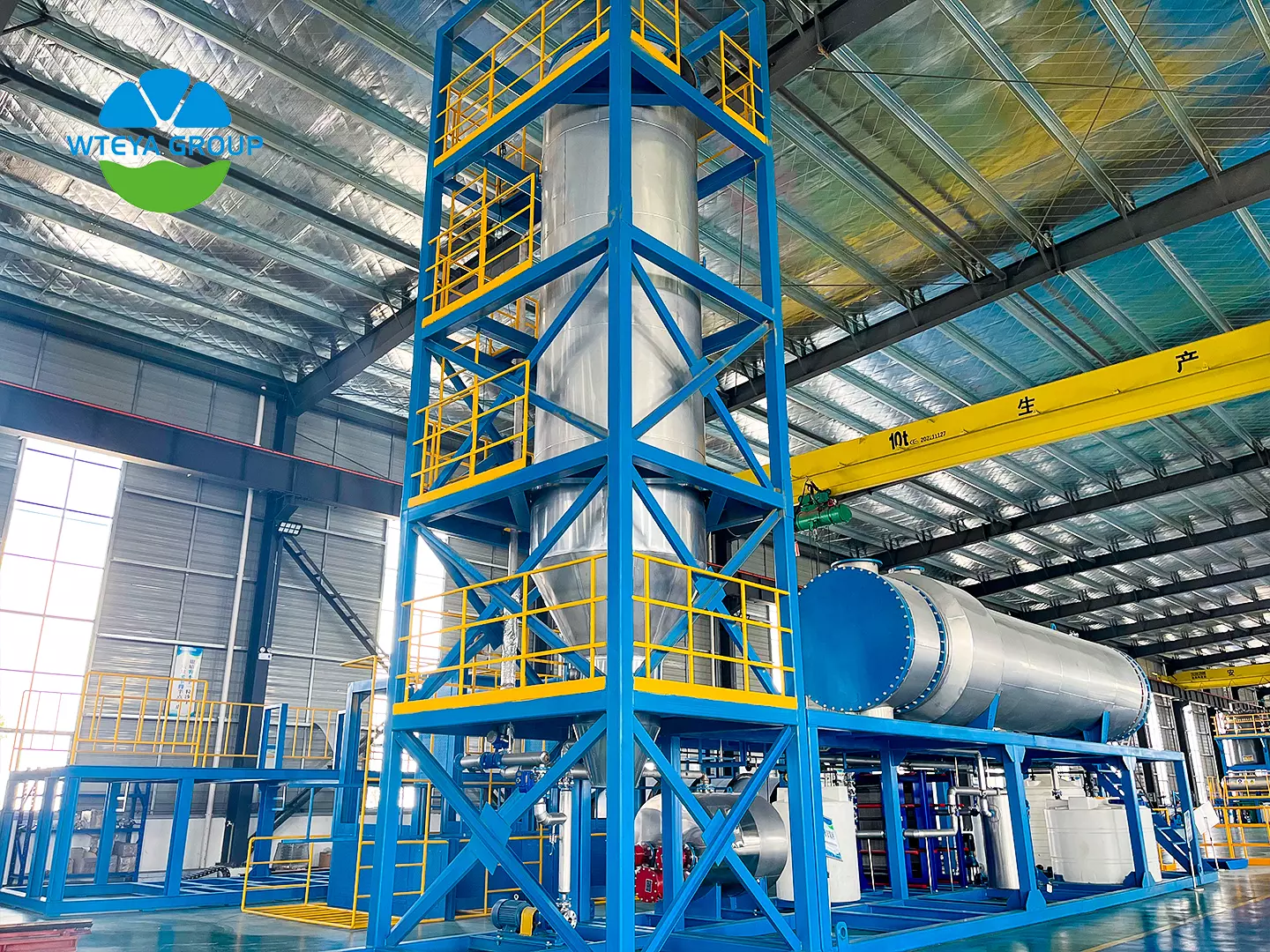

Exigences du site de l'évaporateur MVR : espace et disposition

La surface au sol dont un évaporateur MVR a besoin dépend de sa capacité d'évaporation et de sa configuration. En règle générale, planifiez grossièrement 10-20 m² de surface au sol pour 1 t/h de capacité d'évaporation, et prévoir un espace supplémentaire pour un cristalliseur, un prétraitement et des réservoirs de stockage.

🏗️ De quelle surface au sol un évaporateur MVR a-t-il besoin ?

Un Évaporateur MVR évolue avec le devoir, de sorte que l'empreinte augmente rapidement avec la capacité :

Un 5 tonnes/h déraper-l'unité montée prend environ 60-100 m² y compris les passerelles d'opération, un 10 tonnes/h système environ 120-200 m², et un 30 tonnes/h grand système 300-500 m². Si un cristalliseur, des réservoirs de prétraitement et de stockage sont ajoutés, la superficie totale augmente encore de 50-100%.

📐 Qu'est-ce qui constitue l'empreinte

L'aménagement est généralement organisé en cinq zones, dont chacune doit être planifiée séparément :

La zone de traitement principale contient l'échangeur de chaleur, le séparateur et le compresseur ; la zone auxiliaire contient les pompes à vide, d'alimentation, de refoulement et de condensats ainsi que le préchauffeur ; la salle électrique et de contrôle prend environ 10-20 m² pour les panneaux MCC et PLC ; les passerelles d'entretiennécessitent au moins 1-Dégagement de 1,5 m de tous côtés ; et le parc de stockage contient des réservoirs d'alimentation, de concentré et de condensat.

📏 Hauteur et dégagement d'installation

La hauteur dépend du principe d'évaporation. Une chute-L'unité de film, quinécessite un distributeur de liquide et une section de séparation, peut atteindre 8-15 m de haut; un forcé-l'unité de circulation est inférieure à 5-10 m; déraper-l'équipement monté estnormalement conservé dans les 4-6 m et peut être installé à l'intérieur ou dans un semi-abri ouvert.

⚙️ Exigences strictes du site à vérifier tôt

Plusieurs exigences sont fixes et difficiles à modifier par la suite. La fondation doit supporter le poids inondé de l'équipement, donc un capacité portante de 10 t/m² ou plus est généralement requis, et les grands systèmesnécessitent des pieux ou une structure renforcée.-fondation en béton. La hauteur libre doit laisser un espace de levage et de maintenance au-dessus de l'unité. La salle des compresseurs a besoin de ventilation et d'isolation phonique, tandis que les régions froidesnécessitent une installation intérieure ou une isolation contre le gel.

🏆 Pourquoi planifier le site avec WTEYA

WTEYA conçoit et construit des systèmes d'évaporation et de cristallisation depuis près de 20 ans, au service 2 000+ clients répartis dans 30 provinces et détenant près de 200 brevets, avec une disponibilité d'équipement de 99% ou supérieur. Nous fournissons un plan d'ensemble - dimensions, charges et orientation des buses - au stade de la conception afin que le site soit préparé avant la livraison, etnous fournissons des solutions personnalisées avec un OEM complet & Services ODM.
