Le cheval de bataille industriel,
Ré-conçu.

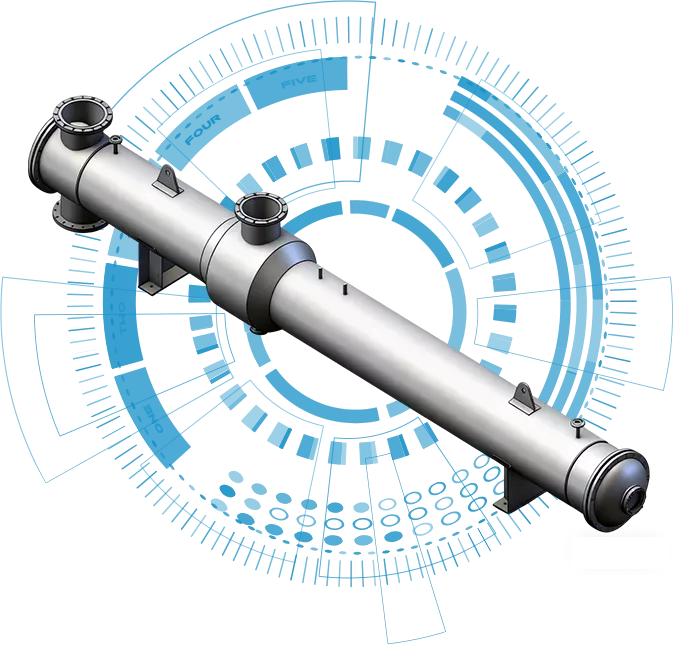

L'échangeur de chaleur tubulaire par évaporation WTEYAn'est pas seulement un composant ; c'est le cœur d'un processus fiable. Conçu pour la durabilité et les performances, c'est la solution définitive pour les applications exigeantes où la disponibilité et la pureté des processusne sont pas des critères essentiels.-négociable
Poignées résistantes
Médias
Parfaitement adapté aux boues, aux fluides visqueux et aux hautes-des flux de particules qui paralysent les autres échangeurs.
Condition extrême
Prêt
Construit pour résister à des pressions et des températures élevées, garantissant sécurité et longue durée de vie.
Encrassement-Résistant
par conception
Conçu pour des chemins d'écoulement fluides qui minimisent l'accumulation de dépôts et le colmatage.
Joint-Gratuit
Intégrité
La construction entièrement soudée élimine les fuites, les risques de contamination et l'entretien des joints.
Obtenez la bonne solution pour votre processus
Le coût d'un échangeur de chaleur tubulaire par évaporation dépend de facteurs tels que les matériaux, la taille et la pressionnominale. Un prix génériquene résoudra pas votre problème—une solution personnalisée le fera. Afin de calculer le coût avec précision,nous vous recommandons de remplir un questionnaire etnous pourrons alors élaborer une offre commerciale prenant en compte toutes les caractéristiques de votre projet. Nous sommes toujours prêts à vous fournir des informations détaillées sur les différents modèles, leurs caractéristiques techniques, leurs performances. Nous proposons une gamme complète de services, du conseil et de l'assistance dans le choix du matériel jusqu'à sa fourniture, son installation et sa configuration. Notre objectif est de vous fournir l’équipementnécessaire pour résoudre efficacement le problème de traitement de l’eau dans votre situation spécifique.
Concevons votre solution.
Vous devez doncnous envoyer un e-mail à infos@wteya.com
Notre responsable préparera pour vous un excellent devis
Conçu pour les travaux les plus difficiles de votre secteur

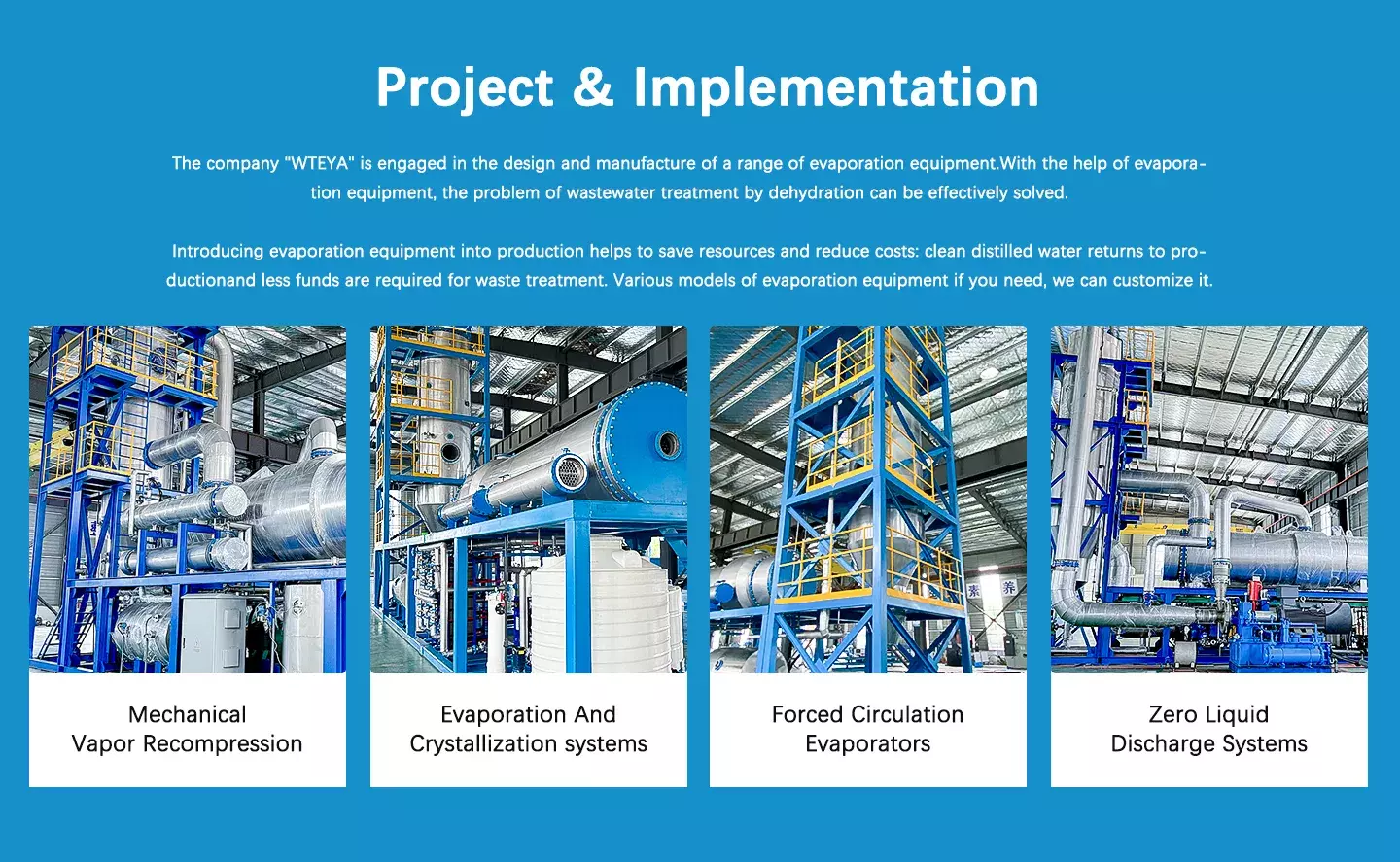

Les échangeurs de chaleur à tubes du groupe WTEYA sont fiables dans les environnements les plus exigeants où les autres technologies échouent. Nous avons mis en œuvre avec succès denombreux échangeurs de chaleur tubulaires et systèmes d'évaporation dans diverses industries et disposons d'une vaste base de données de solutions techniques éprouvées.
En quoi consiste-t-il ?

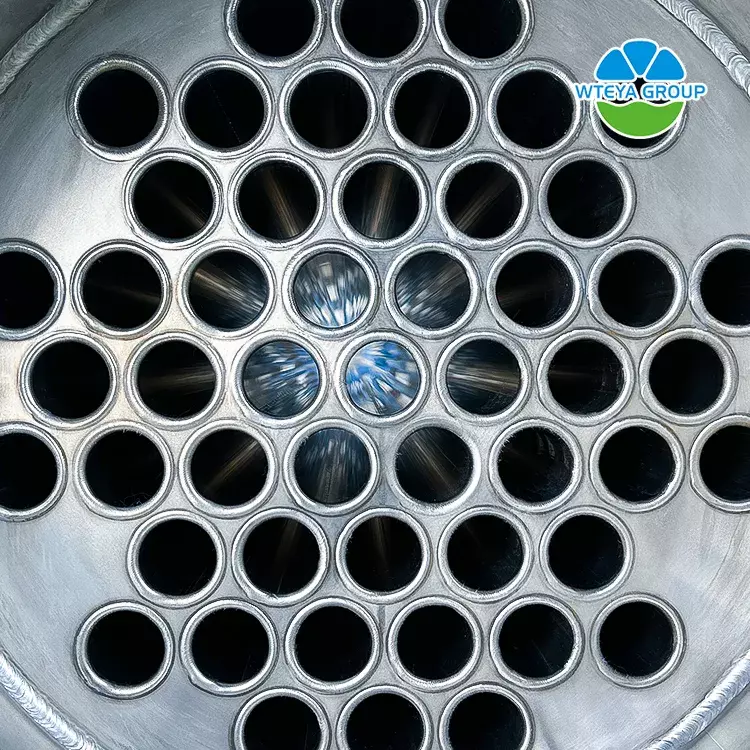

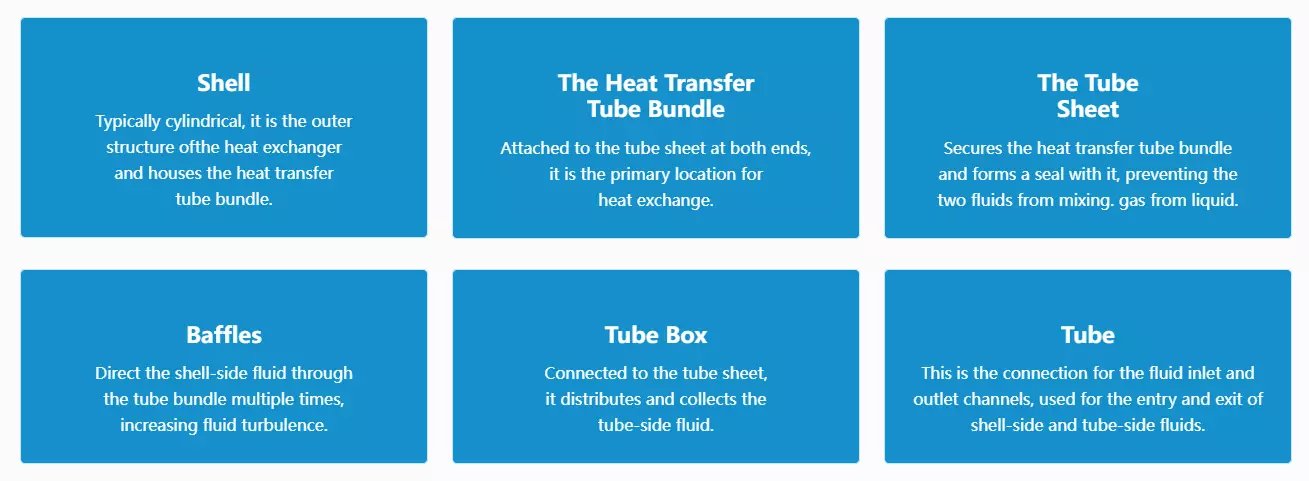

Coquille-et-les échangeurs de chaleur à tubes se composent principalement d'une coque, de faisceaux de tubes de transfert de chaleur, de plaques tubulaires, de chicanes (plaques amortisseurs), et des boîtes à tubes. Nous proposons une gamme complète de produits standardisés et rigoureusement testés avec des performances stables pour répondre à un large éventail de besoins industriels.
Nous proposons également des services personnalisés tels que OEM et ODM, avecnotre équipe de conception professionnelle fournissant des solutions sur mesure pour répondre aux besoins uniques des clients.

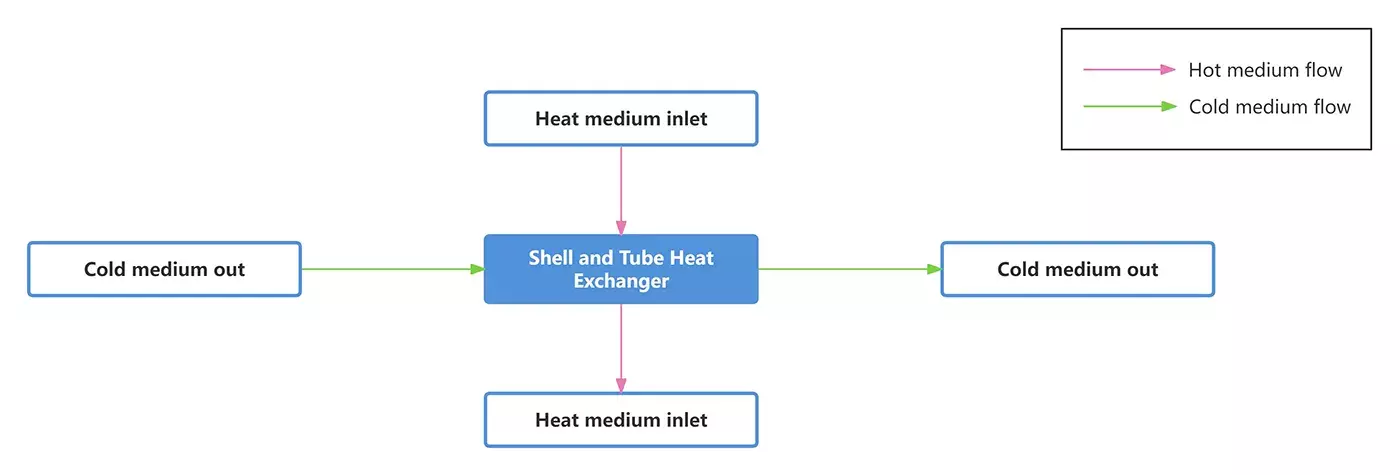

Comment ça marche
Le principe technique d'une coque-et-L'échangeur de chaleur à tubes est principalement basé sur l'inter-échange thermique mural. Dans ce processus, un fluide s'écoule à l'intérieur du faisceau de tubes, tandis qu'un autre fluide s'écoule dans la coque à l'extérieur du faisceau, échangeant de la chaleur à travers les parois du tube. Plus précisément, le principe de fonctionnement d'un shell-et-L'échangeur de chaleur à tubes comprend les aspects suivants :
1. Surface de transfert de chaleur : Les parois des tubes servent de surface de transfert de chaleur, les deux fluides de travail circulant respectivement à l'intérieur et à l'extérieur des tubes, échangeant de la chaleur à travers les parois des tubes.
2. Débit de fluide : Le tube-le fluide latéral s'écoule à l'intérieur des tubes, tandis que la coque-le fluide latéral s'écoule à l'extérieur. Pour améliorer l'efficacité du transfert de chaleur du tube-Côté fluides, certaines conceptions utilisent des tubes en spirale ou ondulés. Ces tubes de forme spéciale augmentent la turbulence du fluide, améliorant ainsi le coefficient de transfert thermique.
3. Contrôle de la température : En ajustant le débit de la source de chaleur entrant dans l'échangeur de chaleur, la température du fluide chauffé peut être contrôlée. Par exemple, une vanne de régulation est placée avant l'entrée de la source de chaleur ; la variation de l'ouverture de la vanne ajuste la température de sortie.
Paramètres du produit
|
Tableau des paramètres de base (Diamètre extérieur du tube d'échange thermique Ø20) |
||||||||
|
Nominal diamètre |
Nombre de tubes d'échange de chaleur |
Centre tube de disposition |
Tuyau zone d'écoulement |
Calculer la surface de transfert de chaleur |
||||
|
1500 |
2000 |
3000 |
4500 |
6000 |
||||
|
159 |
15 |
5 |
0,003 |
1.4 |
1.9 |
2.8 |
|
|
|
219 |
33 |
7 |
0,0066 |
3.1 |
4.1 |
6.2 |
|
|
|
273 |
65 |
9 |
0,013 |
6.1 |
8.2 |
12.3 |
18.4 |
24,5 |
|
325 |
99 |
11 |
0,0199 |
9.3 |
12.4 |
18.7 |
28 |
37.3 |
|
400 |
174 |
14 |
0,035 |
16.4 |
21.9 |
32,8 |
49.2 |
65,6 |
|
500 |
275 |
19 |
0,0553 |
|
34,6 |
51,8 |
77,8 |
103,7 |
|
600 |
433 |
21 |
0,136 |
|
54,4 |
81,6 |
122,5 |
163.2 |
|
700 |
595 |
25 |
0,187 |
|
74,7 |
112.1 |
168.2 |
224,3 |
|
800 |
769 |
29 |
0,242 |
|
96,6 |
144,9 |
217.4 |
290 |

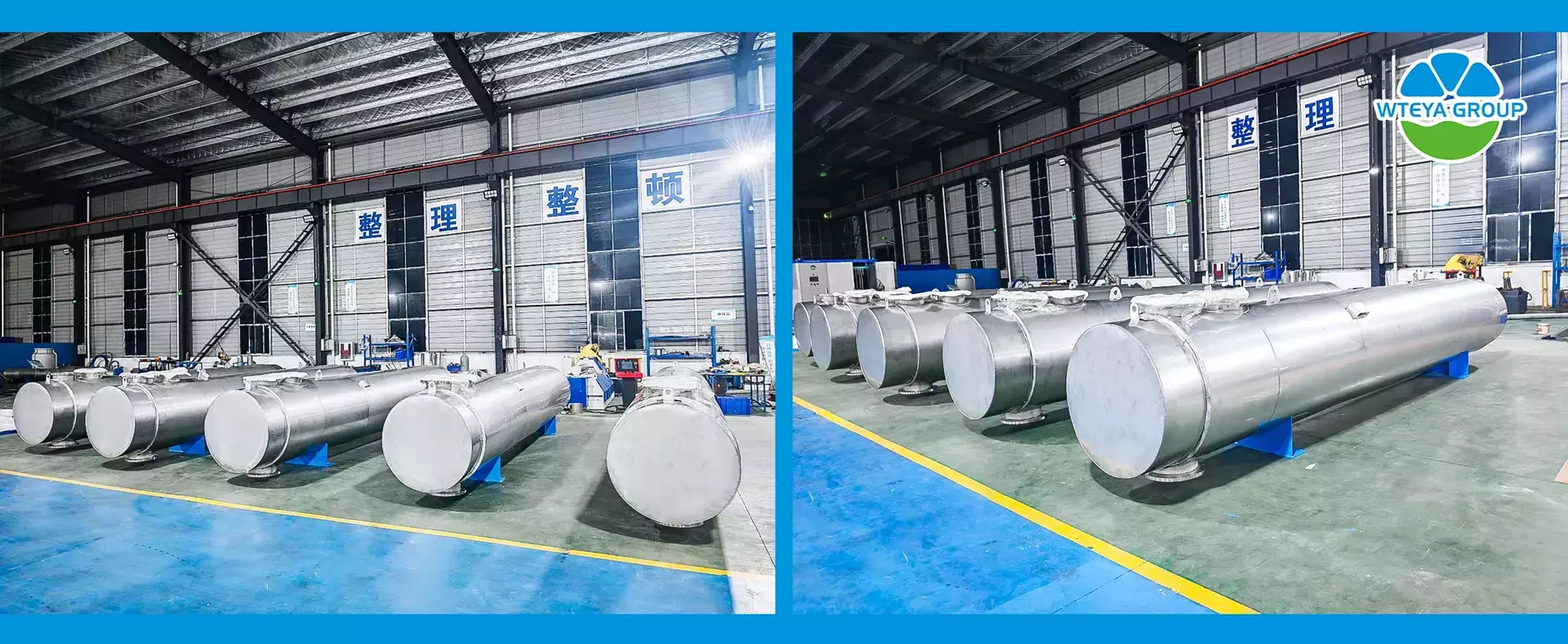

Fabricant WTEYA
WTEYA poursuit la fabricationnumérique et intelligente pour fournir à ses clients d'excellents produits et services. Nous fournissonsnon seulement une série de produits standardisés qui ont été rigoureusement testés et présentent des performances stables pour répondre à un large éventail de besoins industriels. Nous fournissons également des OEM&Services personnalisés ODM pour répondre aux besoins uniques des clients.
