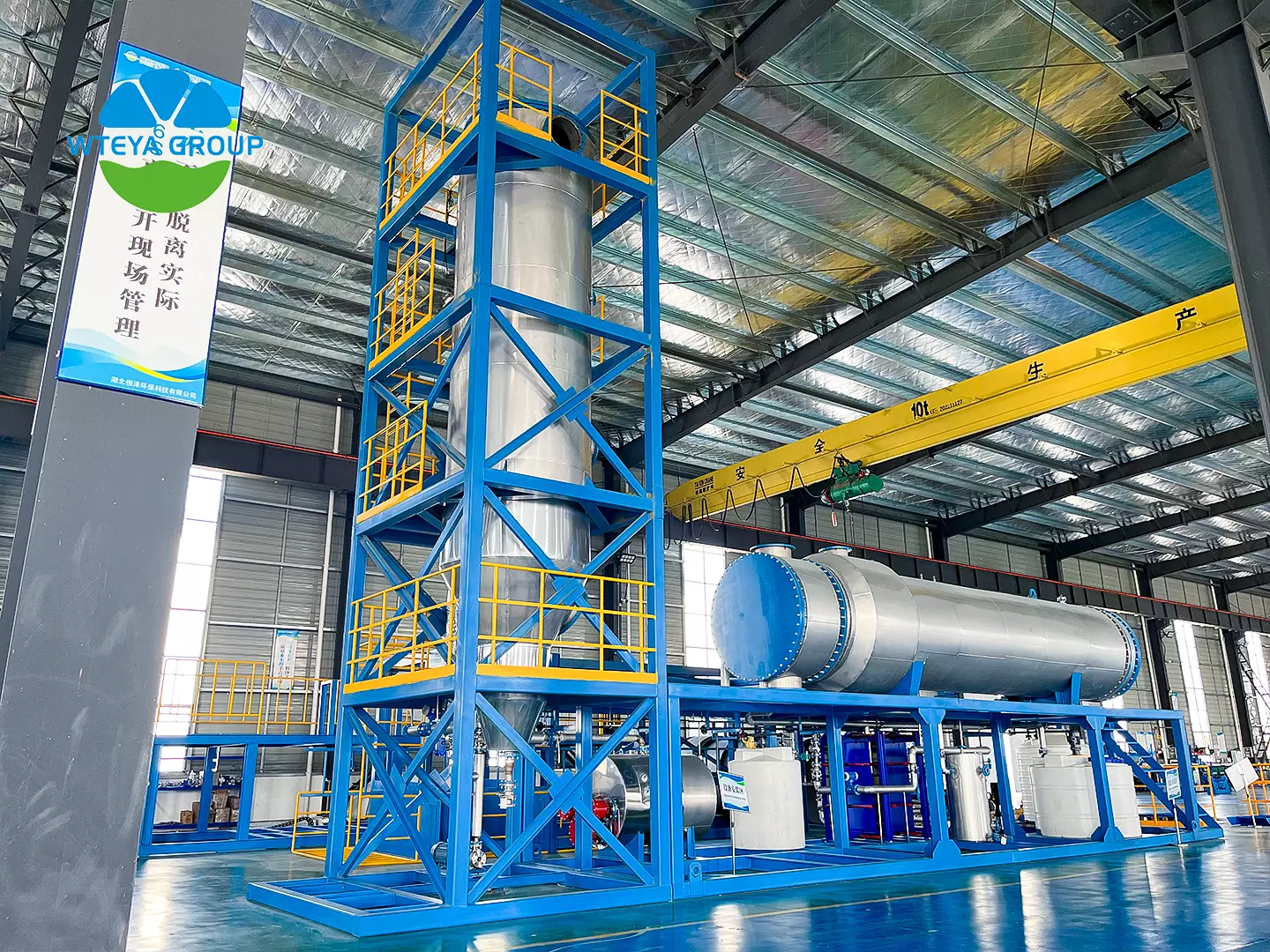

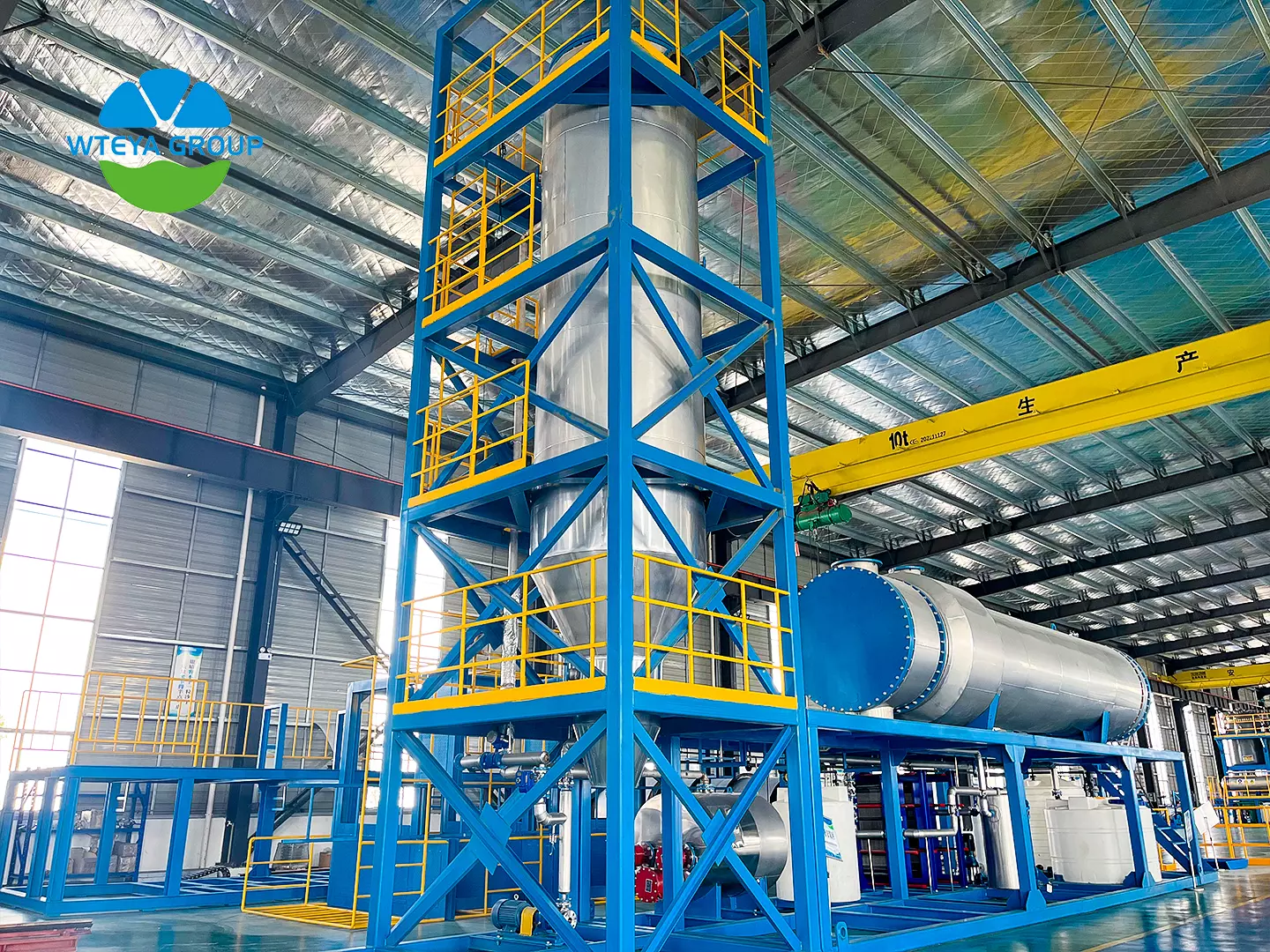

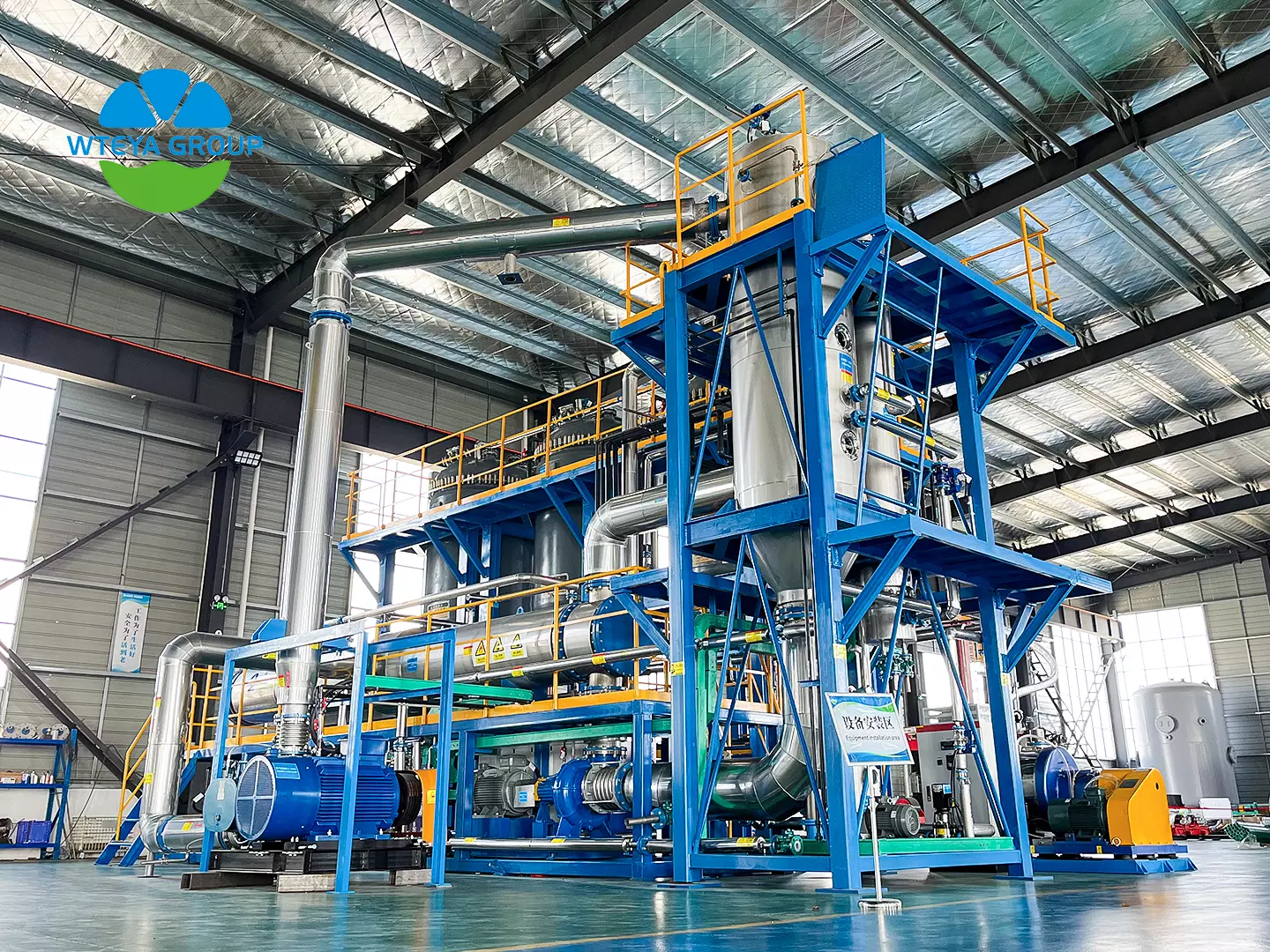

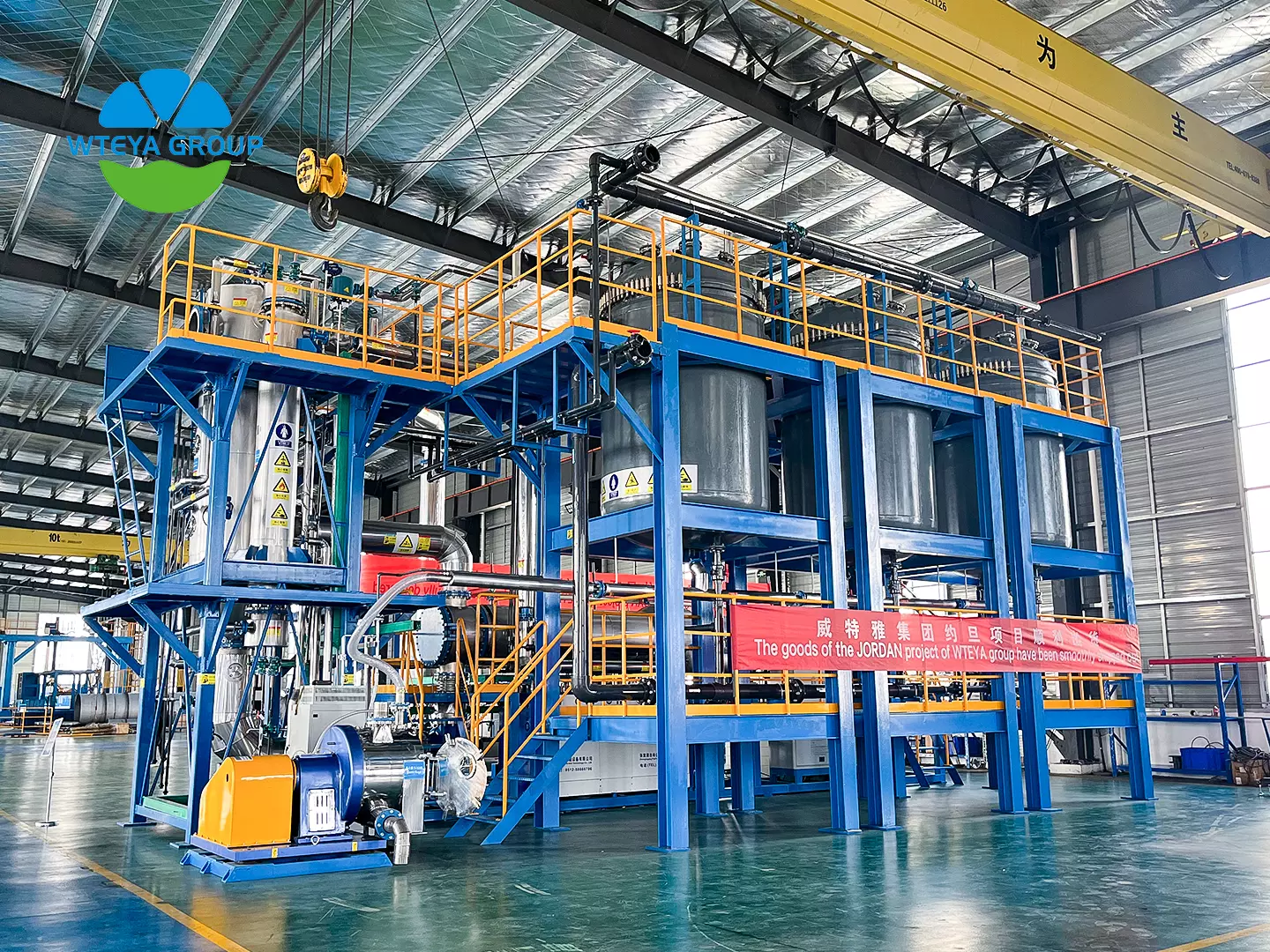

Évaporateur MVR pour la récupération des eaux usées de teinture textile
Peu d’effluents industriels sont aussi tenaces que l’eau sortant d’une chaîne de teinture et de finition textile. Il présente une couleur intense, une charge organique élevée, un pH alcalin et — parce que la teinture réactive utilise du sel pour amener le colorant sur la fibre — un dissous-concentration en sel que le traitement biologique seulne peut éliminer. L'évaporation est l'étape qui ferme la boucle, et l'évaporateur MVR est la machine qui rend cette étape abordable à exploiter.
Cet article examine pourquoi les eaux usées de teinture résistent au traitement conventionnel, comment un Évaporateur MVR le traite, ce qui peut être récupéré à la sortie et à quoi ressemblent réellement les chiffres énergétiques.
⚙️ Pourquoi les eaux usées de teinture résistent au traitement conventionnel
Les eaux usées de teinture et d’impressionne constituent pas un seul flux mais plusieurs. La teinture par lots, le lavage, le mercerisage et la finition apportent chacun leur propre cocktail, de sorte que le flux et la composition évoluent tout au long de la journée de travail. La charge organique est élevée, la couleur reste visible même à faible concentration et une grande partie du colorant est conçue pour résister à la dégradation.
Le problème le plus difficile est la salinité. La teinture réactive fixe la couleur avec de grandes quantités de sel, généralement du sulfate de sodium ou du chlorure de sodium, de sorte que la liqueur usée peut contenir une charge de sel bien supérieure à ce qu'un système biologique tolère. Les selsne sont pas biodégradables —non activé-le réservoir à boues les élimine — tandis que les limites sur le chlorure et le total des solides dissous continuent de se resserrer.
La couleur et les sels font des eaux usées de teinture un candidatnaturel à l'évaporation : l'eau peut être distillée proprement, tandis que les solides dissous sont concentrés et, là où la plante le souhaite, cristallisés en sel solide.
🔧 Comment un évaporateur MVR traite les eaux usées de teinture
Étape 1 — Égalisation et prétraitement. Les cycles de batch étant variables, les réservoirs tampons aplanissent le débit, et la coagulation, le traitement biologique ou l'ultrafiltration éliminent les matières en suspension et une grande partie de la DCO avant que l'eaun'atteigne l'évaporateur. La protection des échangeurs de chaleur à ce stade permet de maintenir une disponibilité élevée.
Étape 2 — Évaporation en boucle fermée. Dans un Évaporateur MVR, la vapeur bouillie des eaux usées est recomprimée et renvoyée comme fluide caloporteur pour le même liquide. L'unité fonctionne donc à l'électricité plutôt qu'à la vapeur : la chaleur latente est recyclée en interne au lieu d'être rejetée dans un condenseur.
Étape 3 — Distiller et concentrer. L'eau évaporée sort sous forme de condensat propre, tandis que la saumure est soutirée à une concentration contrôlée. — soit sous forme de concentré liquide pour un traitement ultérieur, soit introduit dans un cristalliseur de sel solide.
💡 Récupérer l'eau, la chaleur et le sel
L’avantage de l’évaporation est qu’ilne faut rien gaspiller. Le condensat d'un évaporateur MVR est proche de l'eau distillée — conductivité généralement inférieure à 10 µS/cm — ce qui le rend adapté au lavage, au rinçage, au refroidissement-appoint de tour ou, après polissage, alimentation de chaudière. C'est le même flux qui monte globalement systèmes de traitement de l'eau récupération ci-dessus 95%.
La chaleur est récupérée à deux endroits : en interne, via la boucle de recompression de vapeur ; et à l'extérieur, en utilisant du condensat chaud et du concentré pour pré-chauffer les aliments entrants. Ensemble, ils réduisent la vapeur supplémentaire requise à une petite fraction de cellenécessaire à un train conventionnel.
Là où la récupération du sel s'avère payante, un cristalliseur couplé à l'évaporateur produit un sel solide de 97% ou pureté supérieure qui peut être réutilisé ou vendu — transformer un coût d'élimination en un par-produit.
📊 Le dossier énergétique du MVR
Multi-L'évaporation à effet est provoquée par la vapeur, et la vapeur doit être soulevée quelque part. Un seul-l'évaporateur à effet consomme environ 1,1 à 1,3 tonnes de vapeur par tonne d'eau; un double-unité d'effet à propos 0,57 tonne; un triple-effet sur 0,4 tonne. Chaque tonne de vapeur transporte la chaleur latente du processus, mais un puits-La boucle MVR conçuen'a besoin que de 20 à 40 kJ/kilos de travail de compression — une infime fraction du 2 260 kJ/kilos de chaleur latente qu’il recycle.
En pratique, un système MVR traite une tonne d'eaux usées pendant environ 30 à 80 kWh d'électricité. Mesuré par rapport à un conventionnel multi-évaporateur à effet train qui représente une économie d'énergie de 60% à 70%, et l'énergie qu'elle extrait est en grande partie fossile-vapeur tirée — c’est ce qui rend la technologie intéressante pour toute usine ayant un objectif carbone.
A l'intérieur de la machine, le compresseur prend 60% à 70% de la puissance, la pompe de circulation 15% à 20% et la pompe à vide à peu près 5% à 10%. Parce que le compresseur domine, l'adapter au débit et au taux de compression réels est plus important que tout autre choix, et un PLC-l'unité contrôlée qui ajuste la vitesse du compresseur à la charge réelle peut trouver un autre 5% à 10%.
🏭 Sa place dans une usine de teinture
La plupart des projetsn'évaporent pas la totalité des effluents. Le traitement biologique et la préconcentration membranaire transportent la majeure partie du flux à moindre coût, et l'évaporation est appliquée uniquement aux rejets concentrés. — le flux qui autrement déciderait de la conformité des rejets de l'usine. Cette configuration hybride permet de réduire à la fois les coûts d’investissement et de fonctionnement.
La même section absorbe également les flux que le train biologiquene peut pas absorber : les liqueurs de teinture usées, l'eau de lavage de désencollage et la saumure concentrée issue dunettoyage des membranes. Pour les installations visant un rejet liquidenul, l'évaporateur-Le cristalliseur constitue la dernière barrière entre l'usine et l'émissaire.
Les systèmes sont livrés sous forme de patins compacts là où l'espace au sol est restreint, ou sous forme de multi-des trains unitaires pour des débits plus importants, avec un évaporateur dimensionné autour de la charge de sel réelle plutôt que du débitnominal.
🏆 Pourquoi choisir WTEYA
WTEYA a près de 20 ans d'expérience dans l'évaporation et la cristallisation, avec plus de 2 000 clientes servi sur 30-plus les provinces. Pour les projets de teinture la question du dimensionnement est spécifique : la classe de colorant, le sel utilisé, la DCO-à-le rapport en sel et le modèle de lot modifient tous la conception,nous travaillons donc à partir d'un échantillon d'eau et du cycle de fonctionnement réel de l'usine plutôt qu'à partir d'une figure de catalogue.
Couvertures de portée systèmes de traitement de l'eau depuis la conception et la fabrication du processus jusqu'à l'installation, la mise en service et la formation des opérateurs, etnous soutenons OEM et ODM programmes destinés aux partenaires qui ont besoin d’équipements construits selon leurs propres spécifications.
❓ Questions fréquemment posées
Un évaporateur MVR peut-il traiter des eaux usées de teinture à très haute teneur en sel ?
Oui — une salinité élevée est exactement le cas où l'évaporation surpasse le traitement biologique, car les sels dissousne sont pas biodégradables. La limite pratique est fixée par la solubilité du sel et par les matériaux choisis pour les échangeurs de chaleur, de sorte que le prétraitement et la métallurgie sont adaptés à la liqueur réelle plutôt qu'à une moyenne.
Quelle quantité d’eau peut-on récupérer à partir des eaux usées de teinture ?
Dans une membrane hybride-plus-disposition d'évaporation, la récupération globale peut dépasser 95%. Le condensat quitte l'évaporateur avec une conductivité d'environ 10 µS/cm et est suffisamment propre pour revenir au lavage ou au rinçage, ce qui permet de fermer l'équilibre hydrique.
Le MVR est-il moins cher à exploiter qu'un Steam-évaporateur chauffé ?
Pour une usine sans vapeur résiduaire bon marché, généralement oui. MVR a besoin d'environ 30 à 80 kWh par tonne d'eau et pas de chaudière à vapeur, économisant 60% à 70% de l'énergie un multi-effet le train consommerait — et il supprime les émissions associées à l'augmentation de cette vapeur.
